[컴퓨터네트워크] chapter 1. Introduction





국민대학교에서 "Computer Networking: A Top-Down Approach"을 이용한

이상환 교수님의 교안을 활용하여 강의 내용을 정리하였습니다.



---





What is the Internet?

📍“nuts and bolts” view (구성요소로서의 관점)

1. computing devices
   • host = end systems
   • ex) 컴퓨터, 핸드폰 …
   • 인터넷의 가장자리에서 host가 네트워크 app을 실행
2. Packet switches (packet을 배달해주는 애들)
   • routers, switches
3. Communication links (Computing devices들을 서로 연결해줌)
   • ex) fiber(광케이블), copper(구리선), radio, satellite(인공위성)
   • 해당 Link의 성능을 표시하는 방법 → transmission rate(전송률) => bandwidth(1초에 몇 비트를 전송할 수 있는지)
4. Networks
   • devices, routers와 Links의 집합

• Internet: 네트워크로 구성된 네트워크
• protocols
  • 메시지를 주고받는 것을 control하는 역할
  • ex) HTTP(Web), streaming video, Skype, TCP, IP, WIFi, 4G, Ethernet
• Internet standard(인터넷 표준)
  • RFC: RFC 문서가 프로토콜을 정의함(Request For Comments)
  • IETF: 여기서 매년 프로토콜을 정의함(Internet Engineering Task Force)



📍“services” view (서비스 측면 = 인터넷이 나에게 제공해주는 서비스가 뭐에요?)

• Infrastructure
  • 인터넷은 네트워크 application의 서비스를 제공해주는 인프라스트럭처의 일종임
• provides programming interface
  • 인터넷에서는 여러가지 활동을 할 수 있지만 인터넷 자체에서는 기본적인 programming interface(→ 이걸 이용해서 다양한 application들이 가능해짐)만 제공함





What is the protocol?

• Protocols define the format, order of messages sent and received among network entities, and actions taken on message transmission, receipt
• 프로토콜은 네트워크 엔터티 간에 보내고 받는 메시지의 형식, 순서, 메시지 전송, 수신에 대해 수행되는 작업을 정의합니다.





Network edge: hosts, access network, physical media

📍자세히 보는 인터넷의 구조

• Network edge
  • host들의 집합 (host = clients and server)
  • server들은 data center에 있음
• Access networks(= Network edge와 core를 연결해주는 것), physical media
  • 유선, 무선의 커뮤니케이션 링크
• Network core
  • router들의 집합
  • 라우터들이 연결되어 있는 것
  • network of networks



📍Access network와 physical media

• Q. end systems과 edge router를 어떻게 연결하니? (= access network가 하는 일)
  1. 주거지역 access network를 사용
  2. 기관의 access network를 사용(학교, 회사)
  3. 모바일(= 무선으로 연결하는 것) access network를 사용(WiFi, 4G/5G)
• 생각해야 할 점
  • access network의 bandwidth가 어떻게 되니
  • access network 자체가 공용이니 전용이니

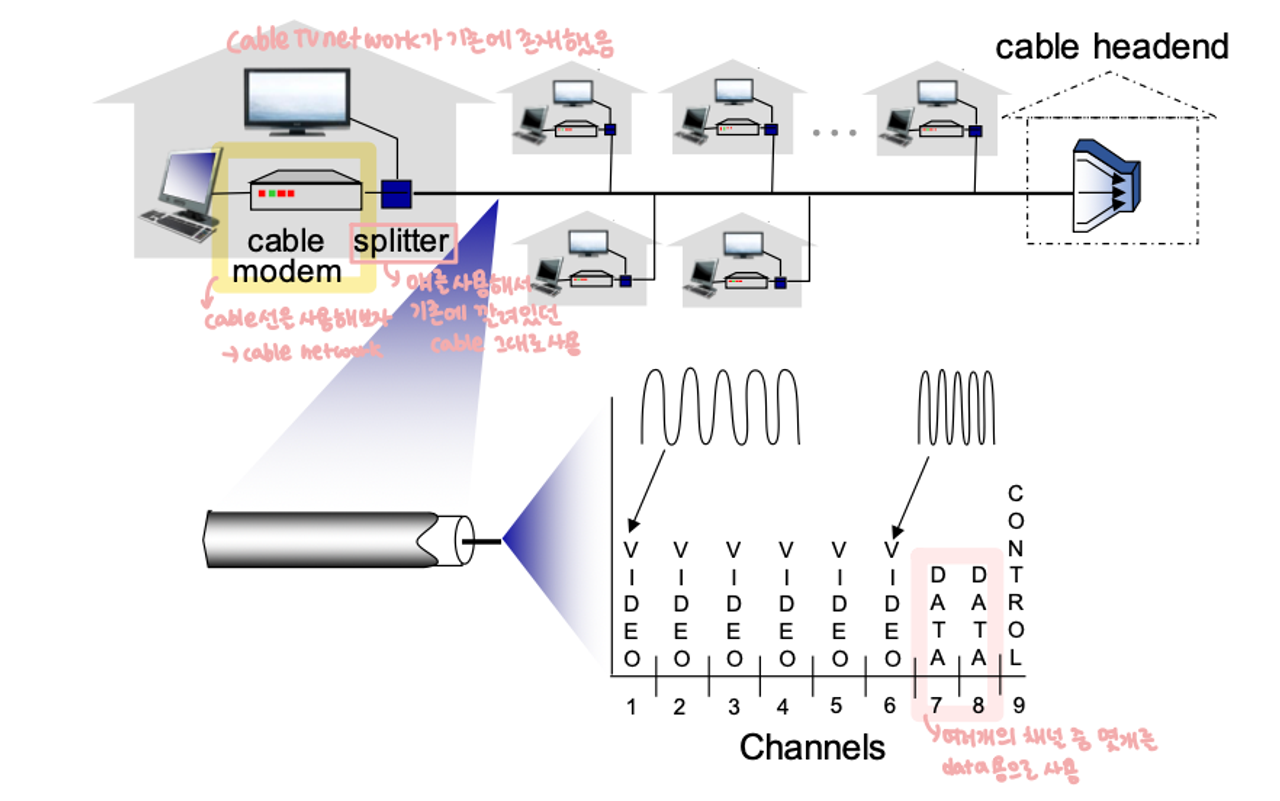

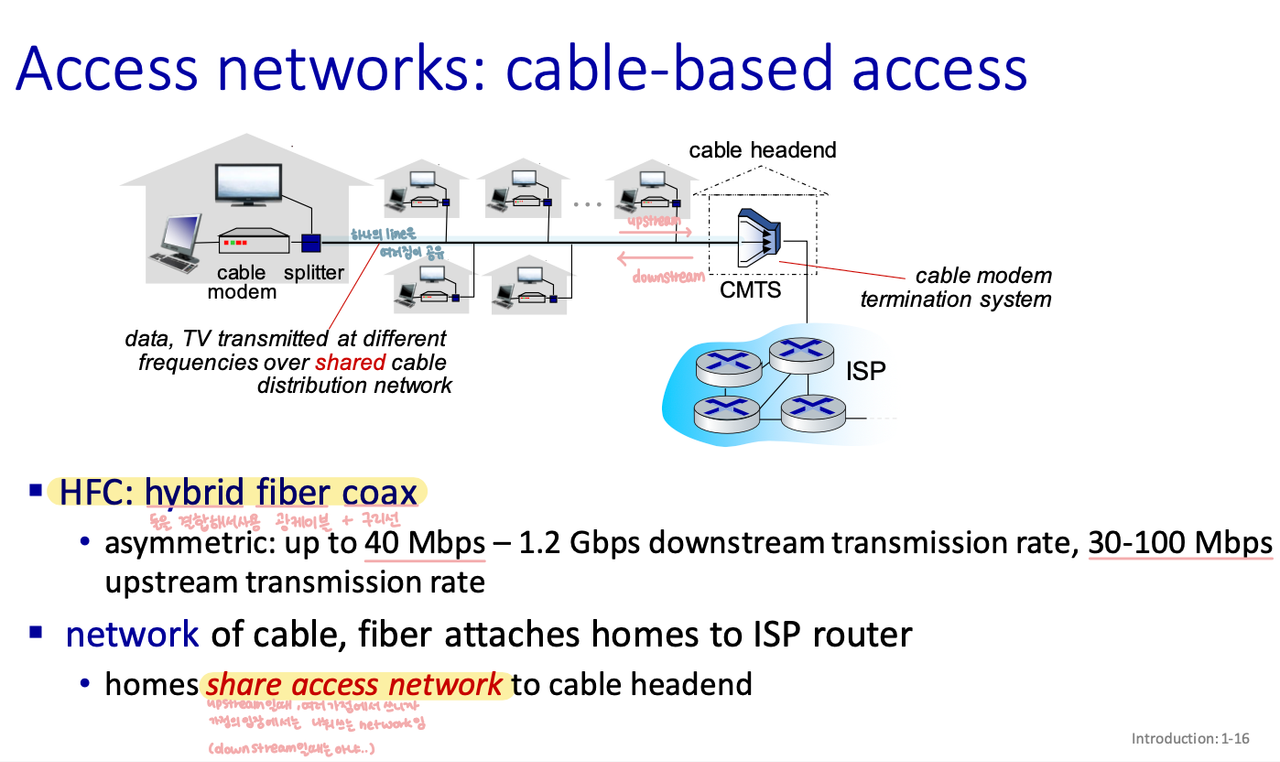

1️⃣ Access networks: cable-based access

• 케이블 tv의 cable 선을 사용한 것
• frequency division multplexing(FDM)
  • 서로 다른 채널이 서로 다른 주파수 band를 사용함
  • 즉, 여러 개의 채널 중 몇 개를 data용으로 사용해도 된다는 뜻

• upstream일 때, 여러 가정에서 쓰니까 가정의 입장에서는 나눠쓰는 network임. (downstream일 때는 아님)



2️⃣ Access networks: digital subscriber line(DSL)

• 기존에 있던 전화선을 사용하는 방법(채널이 하나라서 전화를 하는 동안에는 사용X)
• 장점: 이미 전화가 설치 되어있는 경우 빠르게 사용이 가능
• 단점: 성능이 안좋다.
  • downstream: 제법 빠르다
  • upstream: 성능 똥💩



3️⃣ Access networks: home networks

• 가정 내에서 여러 개의 host가 있어서 가정 내부에서도 network가 만들어지는 것!



4️⃣ Wireless Access networks (공유기로 연결)

• Shared wireless
  • 공기라는 매질을 이용해서 전파를 전송 → shared
  • 하나의 공유기에 여러 device 연결
• WLANs(근거리) vs 원거리



5️⃣ Access networks: enterprise networks (= institution 회사나 기관)

• Ethernet: 유선 → 속도가 빠르다



📍Links: physical media

• Coaxial cable
  • 중심이 같은 구리 전도체
  • 양방향통신
  • bandwidth가 넓어서 여러 개의 채널을 집어넣을 수 있다.
• Fiber optic cable
  • 광케이블
  • 전기장, 자기장으로 인한 noise가 발생하지x →에러가 적다.
• Wireless radio
  • 물리적인 선이 없다.
  • 환경의 영향을 받는다.
    • 반사가 된다
    • 전파가 막힐 수도 있다.
    • 다른 것도 전파를 쏘면 간섭이 발생
• Radio link types
  • Wireless LAN
  • wide-area
  • Bluetooth
  • terrestrial microwave 지상파
  • satellite 인공위성





Network core: packet/circuit switching, internet structure

📍The network core

• packet-switching
  • host에서 보내는 message를 packet으로 쪼개는 것
  • router에서 다음 router로 link를 통해 packet을 전달하는 것 ⇒ network core



📍Two key network-core functions

• forwarding
  • local action ⇒ router가 혼자서 어디로 가세요~ 해주는 것
• Routing
  • global action ⇒ router들 끼리 공유해서 어디에서 어디로 가는지 table을 만드는 기능(라우터의 경로를 찾는 기능)



1️⃣ Packet-switching: store-and-forward

• source에서 destination으로 전달할 때 router에 packet 하나를 완전히 다 저장한 후 전달
• packet transmission delay → L/R
  • L bits per packet : 하나의 패킷에 들어있는 비트
  • 라우터까지 R bps 걸림 ⇒ source 에서 destination까지는 2 * L/R 걸림



2️⃣ Packet-switching: queueing

• router에 들어오는 packet을 queue에 넣어서 처리
• 문제점
  1. Queueing Delay: packet이 들어오는 속도보다 나가는 속도보다 빠르면 packet이 쌓이면서 delay 발생
  2. Packet Loss: queue도 메모리라서 용량을 초과하면 packet을 drop해야함



3️⃣ Alternative to packet switching: circuit switching

• source에서 destination으로 가는 경로의 resource(router, link…)를 미리 할당해두는 것
• dedicated resource
  • 미리 할당해놓은 resource
  • 공유할 수 없다.
• telephone networks에서 많이 사용

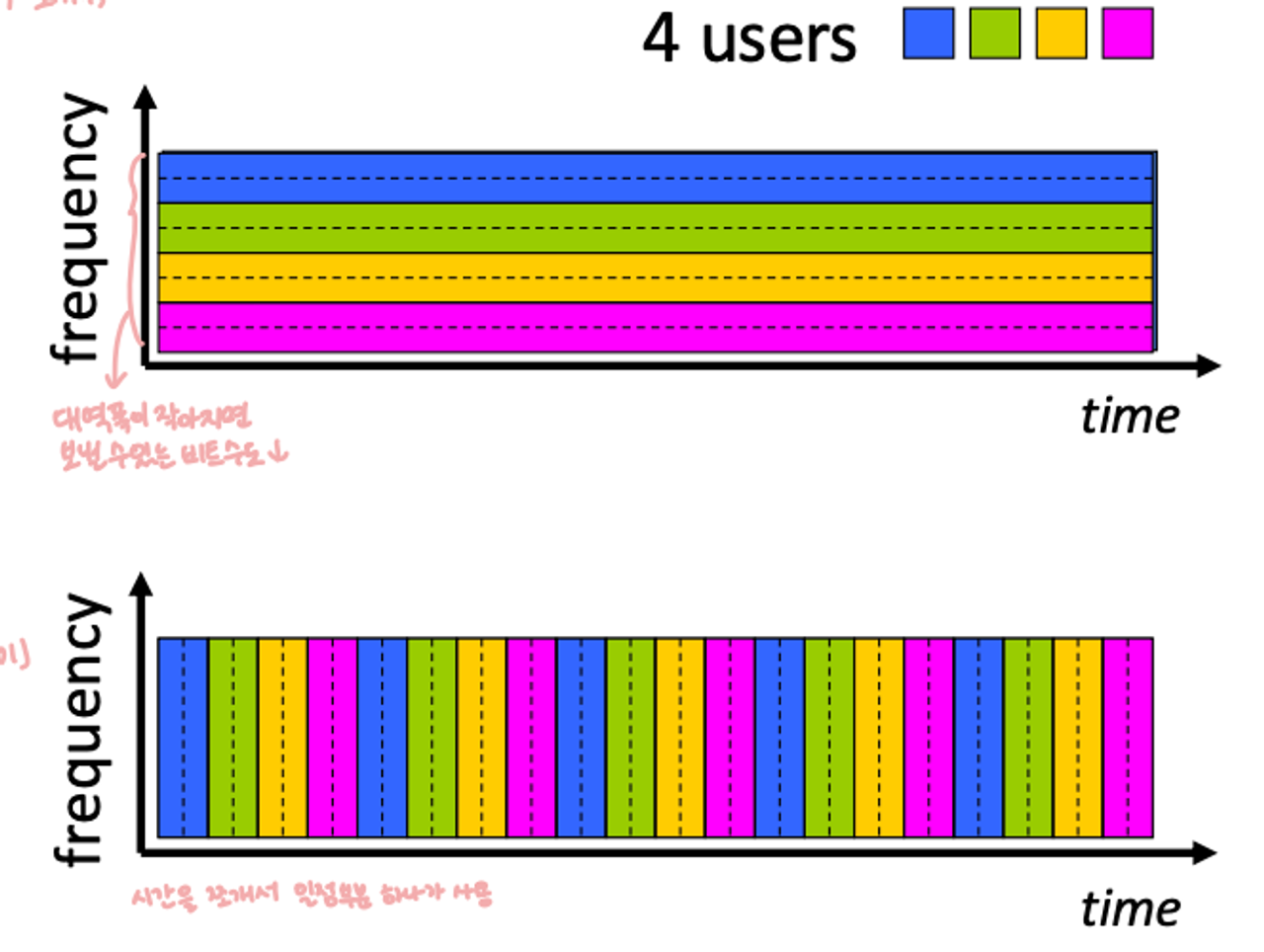

📍Circuit switching: FDM and TDM

• Frequency Division Multiplexing(FDM)
  • 대역폭을 쪼개서 여러개를 한 번에 보내는 방법(보낼 수 있는 비트수 ↓)
• Time Division Multiplexing(TDM)
  • 시간을 쪼개서 일정 부분을 하나가 온전히 사용하고 이를 번갈아서 진행하는 방법





📍Packet switching VS circuit switching

• packet switching이 더 많은 user를 지원할 수 있다.
• 그러나 이는 bursty한 경우(많이 보내다가 말고를 반복)에만 좋다.
  • resource를 sharing 할 수 있다.
  • 구현이 쉽다
  • call setup이 필요없다.(circuit은 자원을 미리 할당 받아야해서 필요하다)
• packet은 packet delay와 loss의 단점이 있다 → 이러한 문제를 처리할 protocol 필요
• packet switching을 circuit switching처럼 안댐? → 웅 안대!



📍Internet structure: a “network of networks”

• host connect to Internet via access Internet Service Providers(ISPs)
• → host들은 skt, kt 같은 ISP에 가입하면 여기서 인터넷 연결을 해준다는 뜻
• 그러나 이러한 ISP들도 서로 연결되어야한다.

⇒ internet은 복잡하고 경제적, 국가적 정책에 의해 진화한다.

• access ISP << Regional ISP << IXP << Content provider network == Tier-1 ISP





Performance: loss, delay, throughput

📍Packet delay:four sources

• nodal processing delay
  • packet의 header를 보고 어느 link로 이동할 것인지 처리할 때 발생
• queueing delay
  • queue에 들어가서 나오기까지 걸리는 시간
• transmission delay = L/R
  • node가 가지고 있는 bit를 link로 보내는 시간(하나의 packet에서)
  • L: packet length(bits) 패킷의 길이
  • R: link trasmission rate(bps) 링크의 bandwidth?!
• propagation delay = d/s
  • packet이 다른 node까지 이동하는데 걸리는 시간
  • 줄이 길수록 오래걸림
  • d: length of physical link 물리적인 링크의 길이
  • s: propagation speed (~2*10^8 m/sec) 비트가 이동하는데 걸리는 시간



📍 Packet queueing delay (revisited)

• Queue의 맨 뒤로 들어가서 맨 앞으로 나오기까지 걸리는 시간
• 라우터 안에 packet이 많이 몰리면 발생함 → 소프트웨어적으로 해결 가능
• traffic intensity
  • 나가는 것에 비해 얼마나 많은 양이 들어오는지
  • L: packet의 길이(bits)
  • a: 1초에 몇 개의 packet이 도착하는지
  • R: 1초에 처리할 수 있는 비트의 수 link bandwidth(bit transmission rate)
  • 0에 가까운 경우 → queueing delay가 작다
  • 1에 가까운 경우 → queueing delay가 크다
  • 1을 넘어가는 경우 → 계속 queue에 쌓여서 infinite함





📍”Real” Internet delays and routers

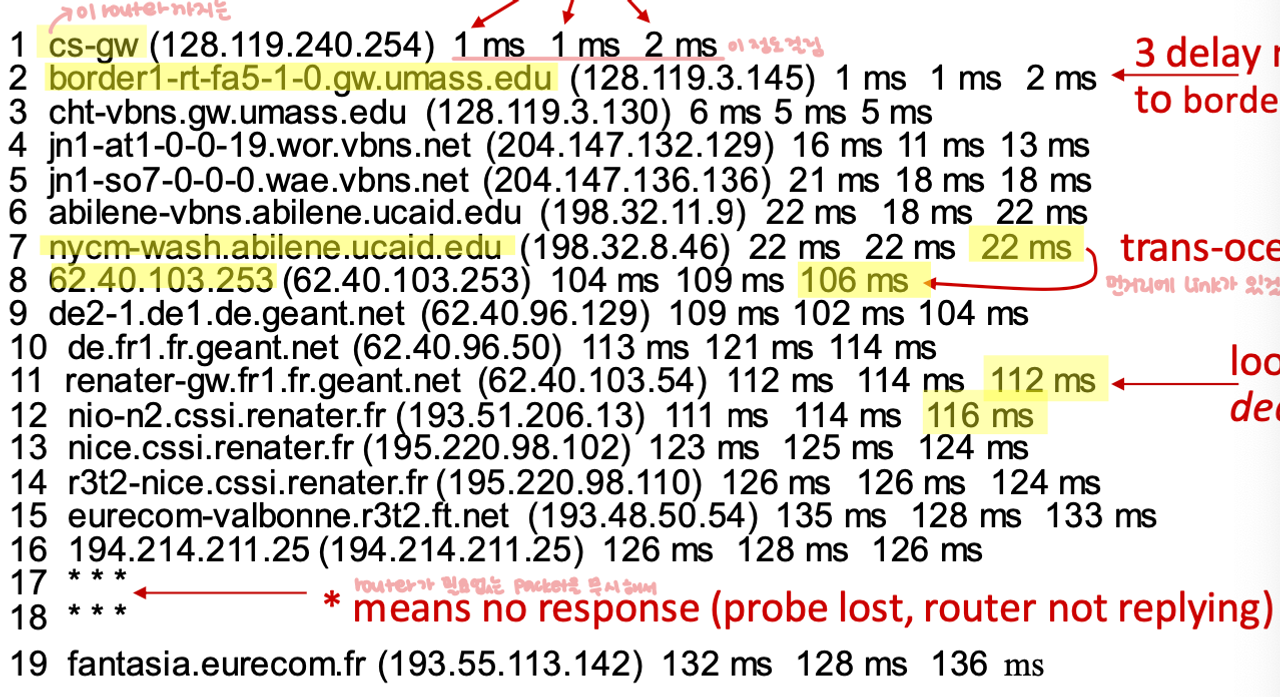

• traceroute
  • source에서 destination까지 가는 동안 몇 개의 router를 거치는지
  • source에서 destination까지의 경로를 아는 것에도 좋고, 시간이 얼마나 걸리는 지 알기에도 좋다.
  • ex) probe를 보내서 1번 router까지 걸리는 시간, 2번 router까지 걸리는 시간.. 등을 재는 방법으로 측정한다.

•  ping
  • 처음부터 destination으로 보내는 것



📍 Packet loss

• packet을 loss하면 해당 packet을 다시 보내야하는데 이걸 previous node에서 보내야할까 아니면 source end system에서 다시보내야 할까 아니면 아예 안보내도 될까? → 다시 안보내도 되는 경우: 음성통신의 경우 잃어버린 것을 무시하고 넘어가도 됨



📍Throughput

• Throughput
  • sender에서 receiver까지 1초에 몇 비트를 받는지 (receiver의 입장에서)
  • instantaneous: 특정한 시간에서의 throughput
  • average: 평균 throughput





• bottleneck link (병목 링크)
  • 해당 link에 의해 전체 throughput이 결정되는 것





Security

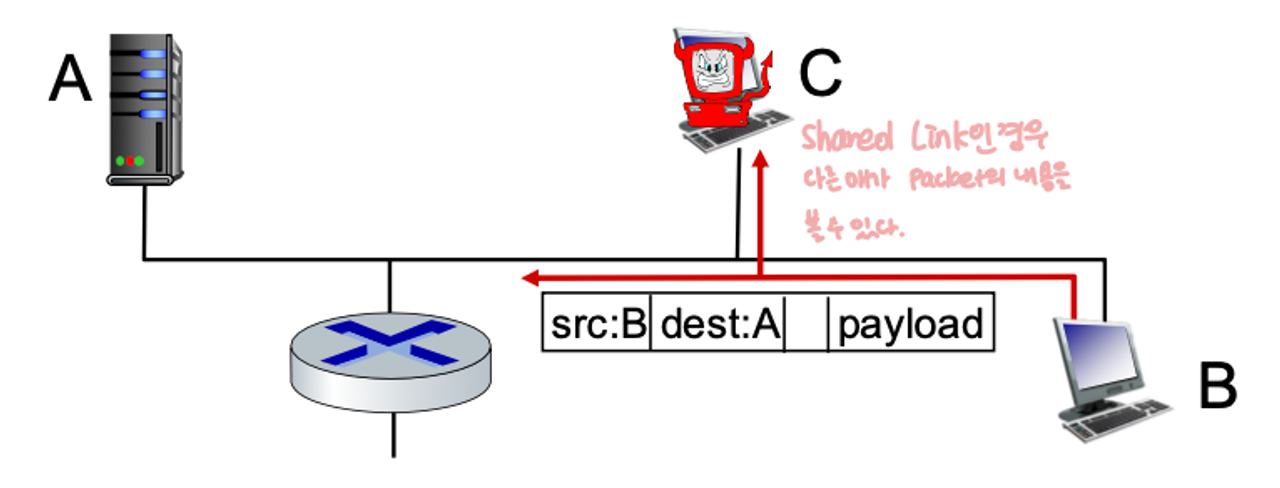

📍Bad guys: packet interception

• packet “sniffing”
  • broadcast media(shared Ethernet, wireless)
  • shared Link인 경우 다른 애가 packet의 내용을 보는 것
  • ex) Wireshark

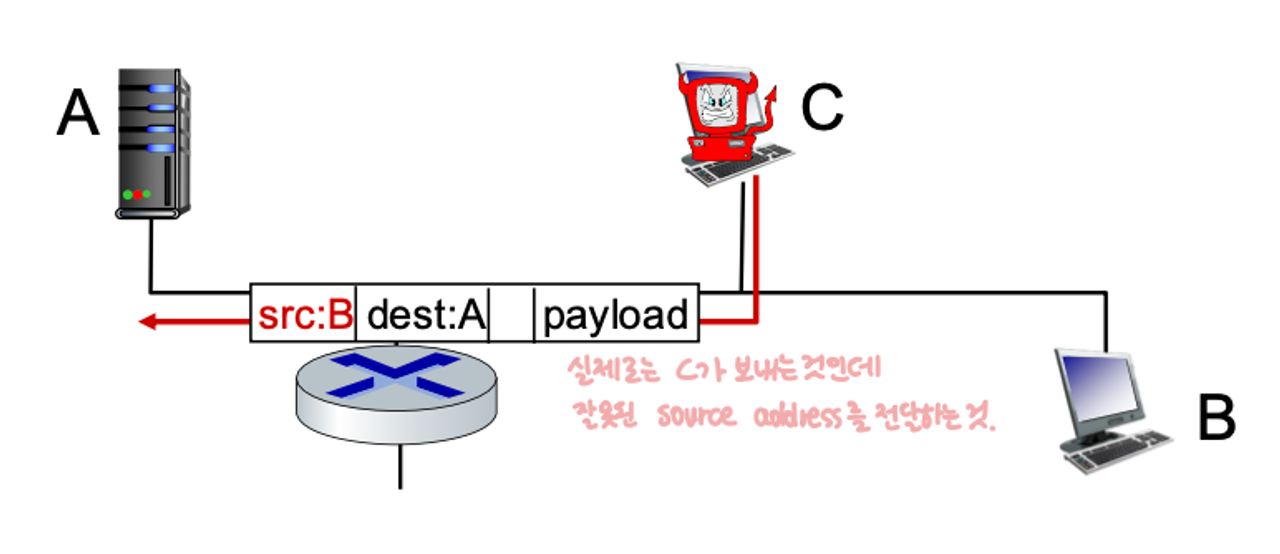

📍Bad guys: fake identity

• IP spoofing
  • 실제로는 c가 보내는 것인데 잘못된 source address를 전달해서 b가 전달하는 것처럼 혼란을 주는 것

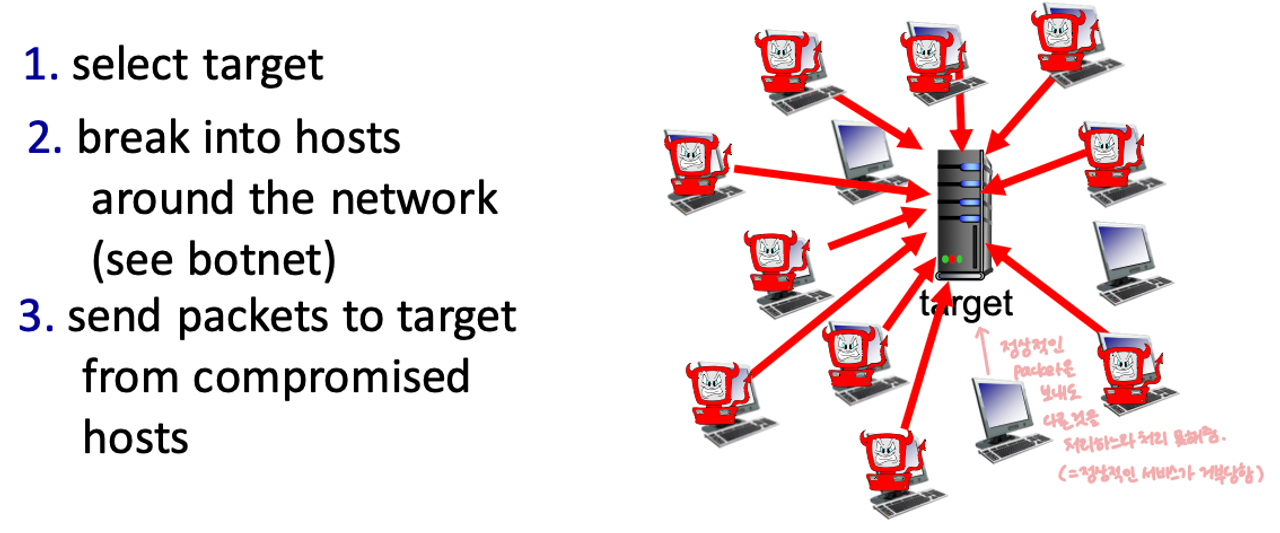

📍Bad guys: denial of service

• Denial of Service (DoS)
  • 적법한 트래픽이 자원을 사용할 수 없게함
  • 정상적인 packet을 보내도 다른 것들을 처리하느라 처리를 못하게 한다.(정상적인 서비스가 거부당함)





📍Line of defense

• authentication: 인증
  • 휴대전화 네트워크는 SIM 카드를 통해 하드웨어 식별을 제공하며, 전통적인 인터넷에는 이와 같은 하드웨어 지원이 없습니다.
• confidentiality: 기밀성
• 암호화(encryption) 이용
• integrity check: 무결성 확인
  • 디지털 서명을 통해 조작을 방지하고 감지
• firewalls: 방화벽
  • 기본적으로 해제되어 있음: 수신자, 수신자, 응용 프로그램을 제한하기 위해 들어오는 패킷을 필터링합니다.
  • DOS 공격 감지/대응





Protocal layers, service models

📍Protocal “layers” and reference models

• network는 많은 조각들로 이루어져 있어서 복잡함
  • hosts
  • routers
  • links of various media
  • applications
  • protocols
  • hardware, software



📍Why layering

• layers
  • 각각의 layer가 하나의 service를 제공함
• layering을 사용하는 이유는?
  1. 명시적인 구조는 시스템의 부분을 식별하고 관계를 파악할 수 있도록 합니다.
     1. 논의를 위한 계층화된 참조 모델(regerence model)
  2. 모듈화(modularization)를 하면 유지 보수와 시스템의 업데이트를 쉽게 할 수 있다.
     1. 계층의 서비스 구현 변경: 나머지 시스템에는 투명하게 작용
     2. ex) 게이트 절차의 변경이 시스템의 나머지 부분에 영향을 주지 않습니다.

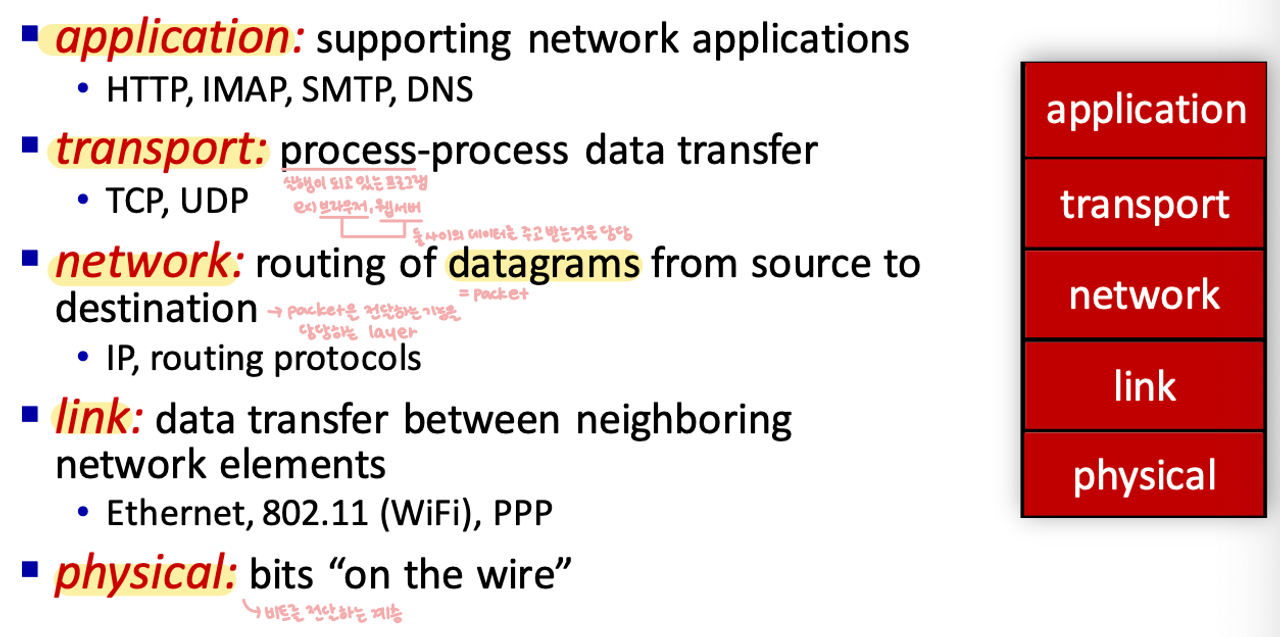

📍Layered Internet protocal stack

• application
• transport
• network
• link
• physical





⚠️ history 파트는 생략하였습니다.
